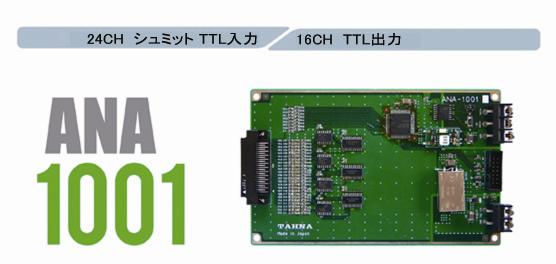

概要
●24接点読取り入力/16出力
●入力信号はシュミットトリガー回路
●出力はコモンにダビング抵抗挿入
●絶縁型RS485ドライバ(A／D)を搭載し、他のANAシリーズボード・パソコンと通信
●ＴＴＬ駆動のシュミット回路を採用し、耐ノイズ・安全性･信頼性の高いシステムの構築が図れる
●フラッシュマイコンを採用し、プログラムの書き換えが可能
●簡便なエミュレータにより、パソコン上でプログラム開発が容易
特徴
1)アイコンIO拡張ボードを最大限利用した低コスト版ＴＴＬ入出力ボード
2)3U標準ボードサイズ(160×100)(ユーロ規格(IEEE1101))VME,CompactPCIボードと同等基板サイズ
3)iCoupler絶縁型RS485通信インターフェース(AMD2483)採用
4)外部供給電源 +12VDC 単一電源
5)入力 ＴＴＬロジックシュミット回路で信号取り込み
6)出力 ＴＴＬロジックダンビング抵抗挿入
◇仕様
CPU |
HD64F3694GH
H8Tiny マイコン
RENESAS 製
内蔵発信 10MHz
|
入力 |
無電圧接点 ＴＴＬ IF
TC74VHCT14
|
出力 |
マイコン拡張ボートダイレクト
コモンにダンビング抵抗挿入
|
通信 |
RS-485 シリアル通信
AMD2483/iCoupler 絶縁
ボーレート CPU にて設定 (MAX:57600bps)
|
電源 |
供給電源 :DC+12V(±10%)
|
基板 |
サイズ 160 × 100 × 1.6
材質 FR-4( ガラスエポキシ )
|
コネクタ/端子 |
IO 接続コネクタ : 50ピン 8831E-050-170L-F( KEL製 )
RS485 端子 : 3 ピン F2061AX15L3M-3P( フジコン製 )
電源入力端子 : 2 ピン F2061AX15L3M-2P( フジコン製 )
エミュレータコネクト : 14 ピン HIF3FC-14PA-2.54DSA( ヒロセ製 )
|
使用環境 |
動作周囲温度 -10℃~60℃
湿度 90% 以下( 但し 結露無き事 )
|
開発環境 |
オンチップデバッガエミュレータ 「E8(E8a)」 用コネクタを実装済み
統合開発環境 HEW(High-performance Embedded Workshop)の多彩な機能を利用してプログラム開発が可能
|
付属 |
IO ケーブル 1.5m コネクタ反対側端末未処理 (オプション)
サンプルプログラム CDROM
|
*改良の為、予告なくスペックを変更することがあります。
|
